Wireshark 使用说明

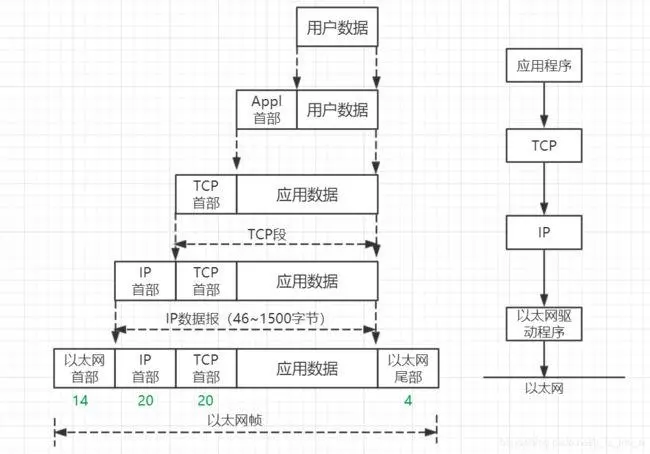

理解网络层次

OSI 五层协议

物理层：一般是基于电信号进行 bit 流传输
数据链路层: 定义 bit 信号分组方式，常见的协议是以太网协议 (Ethernet)

Ethernet 数据帧 [帧头，数据，帧尾]
网络层: 划分广播域 / 子网，一般网络层都是 IP 协议

IP 数据帧 [报头，数据]
传输层: 建立端口到端口的通信，常见传输层协议有 TCP/UDP

TCP 基于连接，提供可靠传输，面向字节流，三次握手 / 四次挥手 (创建 / 断开连接), 粘包 / 拆包，timewait, 报文头长，总体传输慢，窗口，拥塞控制

UDP 无连接，尽可能快，不可靠传输，面向报文，过长报文会被分片
应用层

‍

使用 Wireshark 分析数据包时，一般关注的是后面三层，每层的报文头中都包含了特定信息，在数据层存放更上层的数据

‍

实际报文分析

我们看一个实际的 TCP 报文

###[ Ethernet ]###
  dst       = e0:73:e7:6f:b0:1b
  src       = 00:20:22:01:05:b6
  type      = IPv4
###[ IP ]###
     version   = 4
     ihl       = 5
     tos       = 0x0
     len       = 132
     id        = 48263
     flags     = DF
     frag      = 0
     ttl       = 128
     proto     = tcp
     chksum    = 0xa741
     src       = 192.168.10.225
     dst       = 192.168.10.121
     \options   \
###[ TCP ]###
        sport     = 8555
        dport     = 50283
        seq       = 739877280
        ack       = 3545067859
        dataofs   = 5
        reserved  = 0
        flags     = PA
        window    = 40942
        chksum    = 0xd82f
        urgptr    = 0
        options   = []
###[ Raw ]###
           load      = '\\xc9\x00\x00\x00\\xf9\x00\x00\x00\\xbc\x14\\xa8e\x02\x00\x00\x00H\x00\x00\x00\\x80\\xd85\\\x01\x00\x00\x00\\x80\\xd85\\\x01\x00\x00\x00\\x80\\x96\\x98\x00\\xef\x03\x00\x00\x00\x00\x00\x00\x00\\xa0Z@33333\\xf3b@\\xbc\x14\\xa8e\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x06\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00'

以太网层 (Ethernet) 中最重要的信息
- 源 MAC 地址
- 目的 MAC 地址
- 上层协议类型
网络层 (IP)
- 源 IP 地址
- 目的 IP 地址
- 版本，长度，标志位，上层协议类型等
传输层 (TCP)
- 源端口
- 目的端口
- 长度，标志位，序列号 / 应答号等
用户数据 (示例中的传输层数据不是像 HTTP 一样普通的传输层协议报文，可能是自定义的协议报文)

‍

选择正确的网口

使用 Wireshark 抓包，首先需要选择正确的网络接口，如果目的数据包的源 IP 或者目的 IP 在某个网络接口上，就选择该网络接口

一般来说，名称中包含 "以太网" 的接口是通过网线连接的网口；包含 "WLAN" 的是无线网络的网口

Windows 上可以使用 ipconfig /all 来查看网口信息，确定要使用的网口

或者鼠标指向对应的网口，在 Tooltip 中查看网口配置的 IP 信息

‍

网络包过滤

开始捕获后一般会发现一个网口上的报文数量非常庞大，不过滤根本看不清楚

此时我们就需要用到上述网络层次相关知识

网络层过滤 (IP 协议信息过滤)

IP 协议包含了源 IP 地址和目的 IP 地址，这也是我们在 IP 层上一般需要过滤的内容

ip // 协议过滤, 非ip协议的报文过滤掉
ip.src == 192.168.10.121 // 源地址过滤
ip.dst == 192.168.10.225 // 目标地址过滤
ip.addr == 192.168.10.66 // 源或者目的地址过滤
ip.dst [not] in {192.168.10.121, 192.168.10.225} // (不)在某几个值中
ip.version == 4 // ip协议过滤
ip.len > 100 // 如果需要, ip协议的其它信息也可以用于过滤

传输层过滤 (TCP/UDP 协议信息过滤)

tcp // 协议过滤, 非tcp协议报文过滤掉
tcp or udp // 协议过滤, 仅保留tcp或者udp报文
tcp.srcport == 8788 // tcp源端口过滤
udp.dstport != 8888 // udp目的端口过滤
udp.dstport not in {8888, 8889}
udp.dstport >= 2000 and udp.dstport <= 9000
udp.port == 12345 // 源或者目的端口过滤

应用层 / 用户数据过滤 (可以根据数据帧的特性，快速过滤出特定协议的数据包)

数据内容过滤时，中括号第一个数字是字节起始位置，第二个数字是字节长度

data.data[4:2] == 0300 // tcp/udp负载数据部分第字节开始的两字节为0300的包
tcp.segment_data[0:2] == 4d15
tcp.payload[0:2] == 6f72 // tcp负载数据过滤
udp.payload[0:4] == 6f726179 // udp负载数据过滤
data.len > 0 // 负载数据长度过滤
data.data[0:1] == 6f // tcp/udp负载数据过滤
data.data == 6f:72:61:79 // 整端数据匹配, 十六进制数据可以按照字节用:分开
http.request.method == GET
dns.qry.name == "www.baidu.com"

http.request.uri contains "User" // contains 区分大小写
http.host contains "baidu"
http.request.uri matches "user" // matches 不区分大小写

‍

条件组合

以上的过滤条件都可以自由组合，使用 and or not来连接多个判断条件

1 2	tcp.dstport in {12345, 12315} and http and ip.version == 6 ip.addr == 192.168.31.2 and (udp.port == 12345 or tcp.port == 12345)

‍

捕获数据导出

直接保存 (Save), 将保存指定时间内所有捕获的数据包，数据量一般非常大
导出特定分组 (Export Specified Packets), 可以选择只保存选中的包，或者已过滤的包 (Displayed), Range 参数可以选择保存第 xxx 包 - 第 yyy 包
导出分组解析结果 (Export Packet Dissections), 选择纯文本 (As Plain Text), 可以过滤导出哪些包，同时可以在 Packet Format 中仅勾选 Packet Bytes, 导出指定包的 hexdump

‍

一般来说为了便于分析，先初步过滤一下，比如 ip 过滤，然后将原始数据保存 (导出特定分组), 存储为.pcapng

之后再使用 scapy 来进一步分析，重播，使用 scapy 重播可以取出特定层的原始数据，按照新的源 IP / 目标 IP 发送，或者发送到特定的 Socket

‍
